GDF離心式管道風機

風量范圍：200～7,000 m3/h 全壓范圍：50～500 Pa 驅動形式：直連安裝形式：座裝，吊裝，管道安裝用途：樓宇、醫院、賓館、大型超市等管道送排風

所屬分類：

關鍵詞：

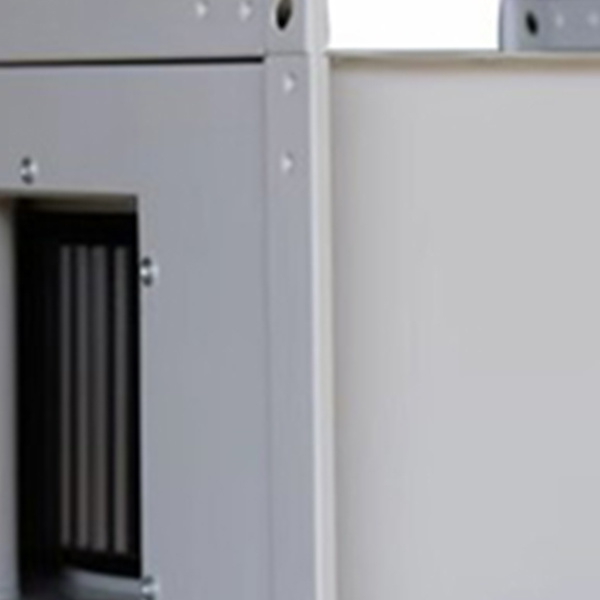

GDF離心式管道風機

如需了解更多詳細參數，請聯系右側在線咨詢銷售客服，期待您的咨詢。

更多產品

產品咨詢

產品詳情

產品概述：

1.1．GDF型管道離心風機，葉輪為前傾多翼式葉輪，單面吸風，風機設計成水平進出，方形進出風口可直接與風管連接。風機電機為空調專用電機，整機具有噪聲低，運轉平穩，使用壽命長等特點。

1.2．風機按直徑分為180-560mm十九種規格，系列風量為160-9100m³/h，全壓73-578Pa。

1.3．為適應不同場所噪聲的要求，分為：
普通型：其全部材料為鍍鋅鋼板通過咬口成形；
消聲型：其風機部分為鍍鋅鋼板通過咬口成形，機殼內貼消聲棉。

1.4. 風機可配用變頻電機和變頻控制器，實現無級調速，建議調節頻率鎖定在25Hz～50Hz。為適應防爆環境需要，風機可做成防爆風機，防爆等級為EXdIIBT4。

產品參數：

風量范圍	200～7,000 m³/h	安裝方式	座裝，吊裝，管道安裝
全壓范圍	50～500 Pa	風機材質	可選：碳鋼，不銹鋼，合金鋼
驅動方式	直連	用途	樓宇、醫院、賓館、大型超市等管道送排風

工作條件：

工作溫度：-20~+40℃（可連續運轉）；
濕度：小于90%；
介質條件：空氣（含塵量不超過100mg/h）；
工作電源：三相/380V/50Hz（部分型號）；
單相/220V/50Hz（部分型號）。

應用：

風機可廣泛應用于辦公樓、賓館、飯店、會議室、公共場所、商場等通風換氣用。

配置：

標準配置
● 葉輪； ● 電機； ● 機殼（蝸殼、集流器、電機支架）；
● 消聲棉（僅消聲型）； ● 防護網。

備選件及附件（訂貨時注明是否購買）
※減振設備； ※控制箱； ※消聲器； ※對接法蘭。

加工工藝：

風機葉輪、機殼為優質鍍鋅鋼板，全部模具化生產，采用咬口成形，葉輪經動、靜平衡校正，其平衡精度不大于5.6級。

風機消聲型箱體采用框架、箱板拼裝設計，框架采用先進的金屬冷彎?rùn)C(jī)組一次拉伸成型的鋼框架（也可根據用戶需要采用鋁合金型材框架），箱板的外板為彩涂板，表面清潔美觀、耐腐蝕性強，內層為鍍鋅消聲微穿孔板或鍍鋅板，夾層可采用超細玻璃棉、防火保溫板、聚苯乙烯復合板等經發泡工藝處理，可進一步降低噪聲。產品可進行現場拆裝。

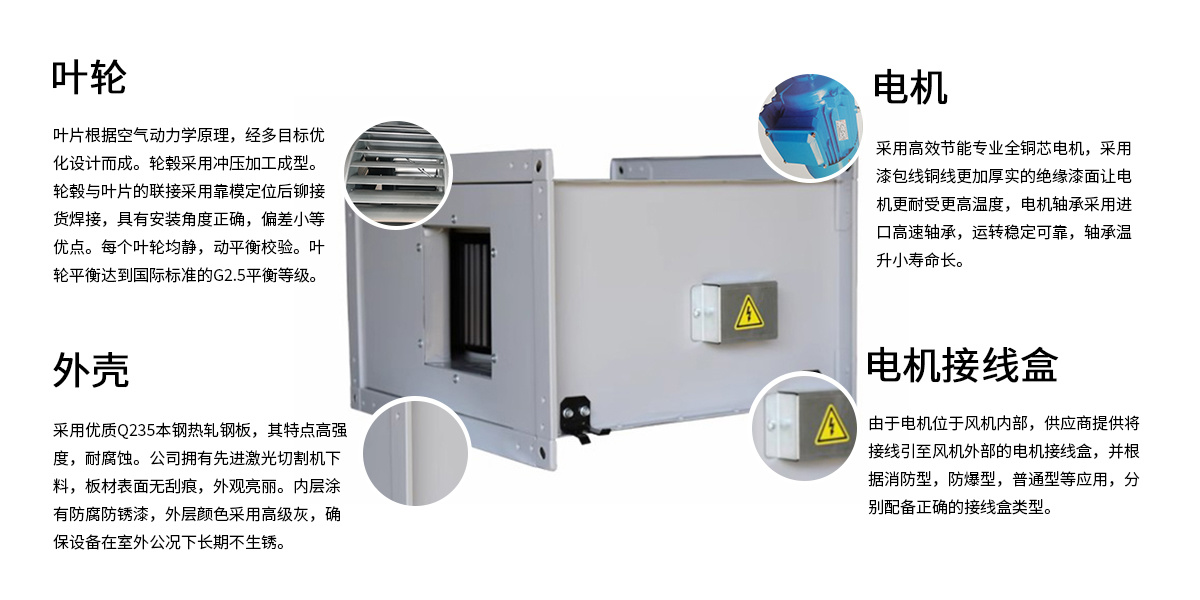

產品結構圖

外殼：風機箱表面質量

采用優質Q235本鋼熱軋?zhí)间摪?，其特點高強制，耐腐蝕。公司擁有先進的激光切割器下料，板材表面無劃痕，外觀亮麗。板材內層涂有防腐防銹漆，外層顏色采用高級灰，兩層漆面，確保設備在室外工況下長期不生銹。

電機

采用高效節能專業全銅芯電機，采用漆包線銅線更加厚實的絕緣漆面讓電機更耐受更高溫度，電機軸承采用進口高速軸承，運轉穩定可靠，軸承溫升小壽命長。

葉輪

葉片根據空氣動力學原理，經多目標優化設計而成。輪轂采用沖壓加工成型。輪轂與葉片的聯接采用靠模定位后鉚接貨焊接，具有安裝角度正確，偏差小等優點。每個葉輪均靜，動平衡校驗。葉輪平衡達到國際標準的G2.5平衡等級。
