消防排煙風機HTF

風量范圍：2500-142000m3/h 靜壓范圍：100-2217Pa 驅動方式：直聯 安裝形式：水平座裝、吊裝用途：普通送排風、防爆送排風、正壓送風、消防排煙等

所屬分類：

消防排煙風機HTF

關鍵詞：

消防排煙風機HTF

如需了解更多詳細參數，請聯系右側在線咨詢銷售客服，期待您的咨詢。

更多產品

產品咨詢

產品詳情

產品概述：

1.1.HTF型軸流式消防排煙風機，其基本形式為軸流式結構，電機采用耐高溫電機，產品按GA211-2009《消防排煙風機耐高溫試驗方法》進行耐高溫試驗，通過公安部消防產品合格評定中心3C強制性認證，可在介質溫度280℃高溫條件下連續運轉60分鐘以上，100℃溫度條件下連續20小時/次不損壞，可通風、排煙兩用。

1.2.產品分類:HTF-1型，按直徑分為300~1600mm，19種規格，風量為1600~140000 m3/h，全壓為50~1000Pa; HTF-II型，按直徑分為500~1500mm，13種規格，風量為3500~110000 m3/h，全壓為90~900Pa; HTF-1II型 (葉輪為斜流式)，按直徑分為300~1400mm，16種規格，風量為1400~100000m3/h，全壓為90~1500Pa;HTF-IV型(葉輪為斜流式)，按直徑分為400~1400mm，14種規格，風量為2500~100000m3/h，全壓為90~1300Pa。按調速方式分為單速、雙速、變頻(風機電機采用變頻電機，配變頻控制器，實行變頻調速，以適應不同工況需要，建議調節頻率鎖定在25Hz~50Hz)。為適應防爆環境需要，風機可做成防爆風機，防爆等級為EXdIIBT4。

1.3.為適應不同場所噪聲的要求，風機均可配不同長度的消聲器。

產品參數：

工作溫度	耐高溫	濕度	介質條件	工作電源
-20~ +45℃(可連續運轉)	100℃(可連續20小時)	小于90%	空氣	三相380V/50Hz
	280℃(可連續60分鐘)

產品應用：

風機可廣泛應用于高屋建筑、工礦企業、賓館、飯莊、博物館、體育館、地下室等通風排煙場所。

產品配置：

標準配置：●葉輪;●機殼(外筒、導葉、內筒、電機支架) ;●電機;●底腳;

備選件及附件(訂貨時注明是否購買)：※減振設備;※網罩;※控制箱;※對接法蘭;

產品加工工藝：

風機葉輪為鋼制，輪轂液壓拉伸成型，葉片沖壓后液壓成形，葉片與輪轂焊接裝配成形。葉輪經靜、動平衡校正，平衡精度不大于G5.6級。

外筒法蘭為采用整體旋壓翻邊而成。

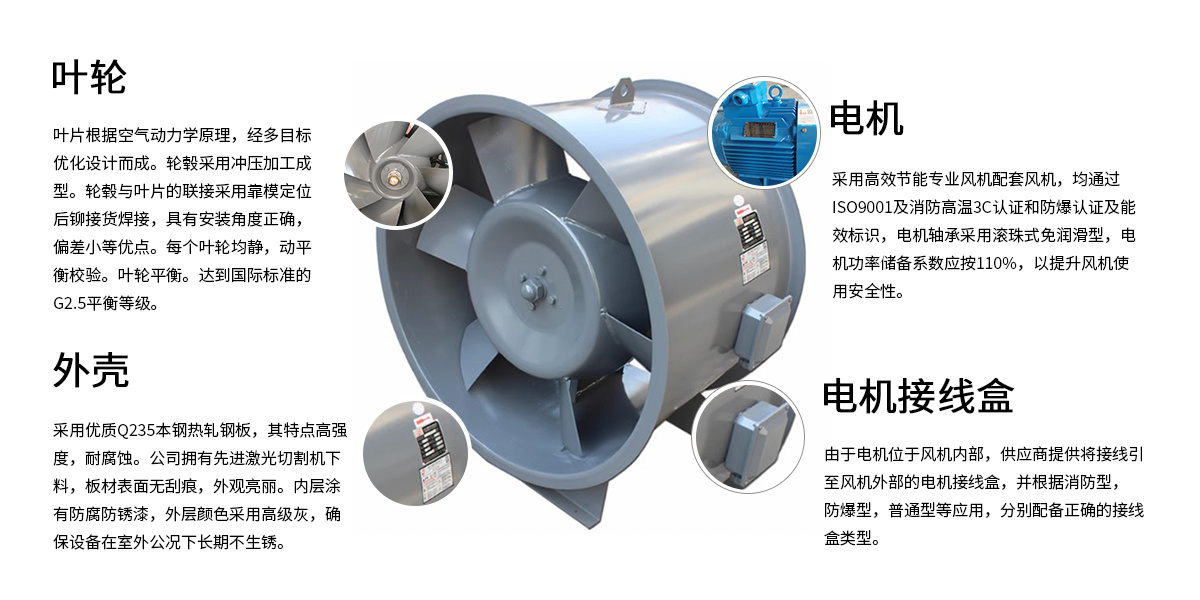

產品結構圖

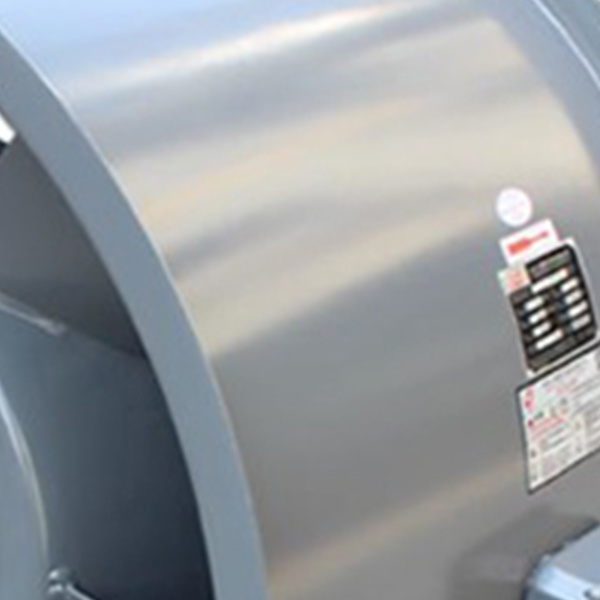

外殼：風機箱表面質量

采用優質Q235本鋼熱軋?zhí)间摪?，其特點高強制，耐腐蝕。公司擁有先進的激光切割器下料，板材表面無劃痕，外觀亮麗。板材內層涂有防腐防銹漆，外層顏色采用高級灰，兩層漆面，確保設備在室外工況下長期不生銹。

葉輪

葉片根據空氣動力學原理，經多目標優化設計而成。輪轂采用沖壓加工成型。輪轂與葉片的聯接采用靠模定位后鉚接貨焊接，具有安裝角度正確，偏差小等優點。每個葉輪均靜，動平衡校驗。葉輪平衡達到國際標準的G2.5平衡等級。

電機

采用生產電機生產設備和檢查手續齊全的風機專用配套電機，均通過ISO9001及消防高溫3C認證和防爆認證及能效標識。電機應與風機負載緊密配合，采用B3安裝結構。電機防護等級為IP54，絕緣等級F級，溫升等級B級。電機軸承應為滾珠式免潤滑型。電機功率儲備系數應按110%取，以提升風機使用的安全性。
