ISQ無蝸殼箱式離心風機
風量范圍：600～50,000 m3/h 靜壓范圍：100～1,600 Pa 驅動形式：直聯、皮帶 安裝形式：座裝、吊裝、接風管 用途：管道送排風、過濾送排風、靜音風機箱、消防排煙、防爆排風等
關鍵詞：
無蝸殼箱式離心風機
無蝸殼箱式離心風機
如需了解更多詳細參數，請聯系右側在線咨詢銷售客服，期待您的咨詢。
產品詳情
產品概述：
1.1．HTFC-Q無蝸殼箱式離心風機是-種葉片為后傾式箱形離心風機，產品由低噪聲后傾離心風機葉輪、電機、消聲箱體、支架等組成。根據安裝位置不同提供不同的角度進出風口位置，以滿足用戶不同的安裝需要。采用電機內置安裝結構,減小聲源噪聲。主要用于通風換氣。
1.2．風機分單速和雙速，雙速風機配雙速電機,實現兩擋調速，可滿足用戶對不同工況點性能調節的需要，風機也可配置用變頻電機和變頻控制器，實現變頻調速，建議調節頻率鎖定在25Hz~50Hz。
1.3．為適應防爆環境需要，風機可配置防爆電機，防爆等級為Ex db IIB T4Gb,適用于易燃、易爆氣體的場所。
1.4．風機可加配初效、中效或高效過濾器，以提高空氣的清潔度，配置過濾器時應考慮實際壓力損耗并需適當增加箱體長度。
工作條件：
工作溫度：-20~+50℃（可連續運轉）；
耐 高 溫：100℃°（可連續20小時）；
280℃°（可連續30分鐘以上）；
濕 度：小于90%；
介質條件：空氣；
工作電源：三相380V/50Hz。
應用：
風機可廣泛應用于賓館、飯店、禮堂、影劇院、地下室、廠礦企業、辦公樓，高檔樓盤地下室，城市管廊，等場所通風排煙，特別適用于需要低噪聲、大風量通風排煙的場所。
產品結構圖
葉輪
氣動特性和噪聲特性；高效區寬，不過載；平衡等級高達G2.5(普通產品僅為6.3)。葉片：一次沖壓成型確保加工質量。

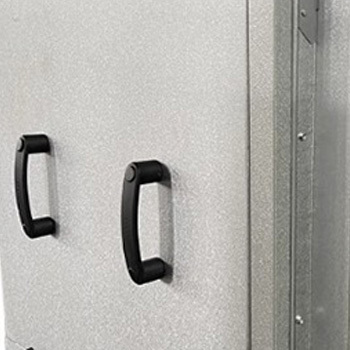

外殼
風機外殼應為鍍鋁鋅板選項：靜電環氧噴涂]制成，其厚度足以保證能夠承受驅動機構和電機的重量。殼體設計應允許不同的出口方向。

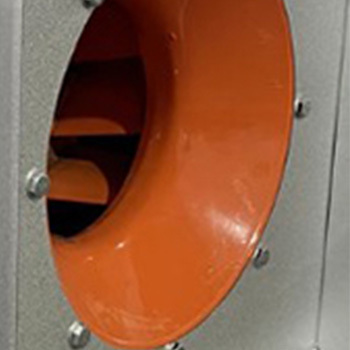

進風口
入口文丘里管和前盤：旋壓工藝確保流線啟動特性；入口文丘里管：取代導流圈，確保氣流順暢。
電機
電機應與風機負載緊密配合，防護等級IP54，絕緣等級F。電機和驅動機構應置于氣流之外，以避免氣流中的油脂或灰塵的堆積。
風機證書
T35(CDZ)-11.2
SWF(HL3-2A)-14
PYHL-14A-I-12
PYHL-14A-I-7.5
PYHL-14A-II-12
閥門證書
排煙防火閥PFHF WSDc-K-1250×800
排煙防火閥PFHF WSDc-K-800×800
排煙閥PYF SDc-YK-1250×800
排煙閥PYF SDc-YK-800×800
排煙閥PYF SDc-K-1250×800
