斜流風機GXF

工作溫度：-20~+45℃；濕度：小于99%；介質條件：空氣（含塵量不超過100mg/m3 ）；工作電源：三相380V/50Hz。

所屬分類：

斜流風機GXF

關鍵詞：

斜流風機GXF

如需了解更多詳細參數，請聯系右側在線咨詢銷售客服，期待您的咨詢。

更多產品

產品咨詢

產品詳情

產品概述：

1.1．GXF型斜流風機，其葉輪輪轂為錐形，輪轂進口直徑相對較小，使子午面上的氣流加速，避免了葉輪與后導有較大凸臺所造成的氣流分離，從而使風機可獲得高效率和低噪聲。由于風機流道中的氣流軸向速度增大，促使靜壓梯度減小，避免了氣流脫離，得到了較高的壓力系數。

1.2．GXF單速，按直徑分為300～1400mm，16種規格，風量為1400 ~100000 m3/h，全壓為 90~1500Pa；GXF雙速，按直徑分為400～1400mm，14種規格，風量為2500 ~100000 m3/h，全壓為90~1300Pa。

按調速方式分單速、雙速、變頻（風機電機采用變頻電機，配變頻控制器，實行變頻調速，以適應不同工況需要，建議調節頻率鎖定在25Hz～50Hz）。為適應防爆環境需要，風機可做成防爆風機，防爆等級為EXdIIBT4。

1.3．為適應不同場所噪聲的要求，風機均可配不同長度的消聲器。

工作條件：

工作溫度：-20~+45℃；
濕度：小于99%；
介質條件：空氣（含塵量不超過100mg/m³ ）；
工作電源：三相380V/50Hz。

應用：

風機可廣泛應用于工礦企業、賓館、飯莊、博物館、體育館等通風換氣場所，最適用于管道加壓、送風和排風及高層建筑、一般建筑的通風換氣之用。

配置：

標準配置
● 葉輪； ● 機殼（機殼、集流器、支架）；
● 電機。

備選件及附件（訂貨時注明是否購買）
※減振設備； ※控制箱； ※網罩； ※消聲箱體。

加工工藝：

風機葉輪為鋼制，輪轂液壓拉伸成型，葉片沖壓后液壓成形，葉片與輪轂焊接裝配成形。葉輪經靜、動平衡校正，平衡精度不大于G5.6級。

外筒法蘭為采用整體翻邊旋壓而成。

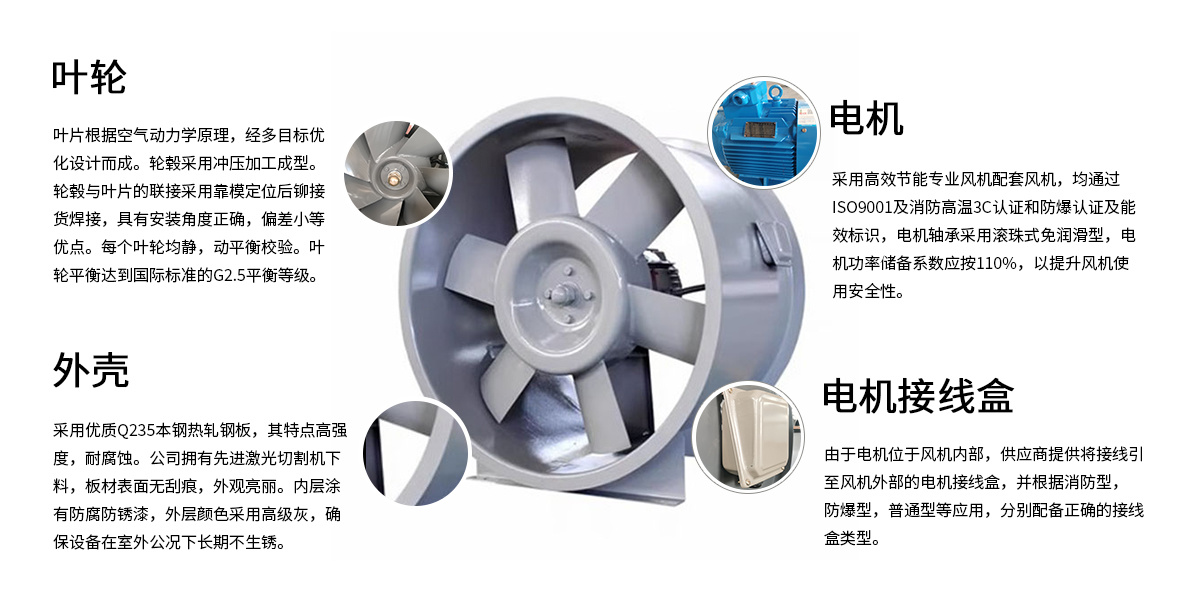

產品結構圖

外殼：風機箱表面質量

采用優質Q235本鋼熱軋?zhí)间摪澹涮攸c(diǎn)高強制，耐腐蝕。公司擁有先進的激光切割器下料，板材表面無劃痕，外觀亮麗。板材內層涂有防腐防銹漆，外層顏色采用高級灰，兩層漆面，確保設備在室外工況下長期不生銹。

葉輪

葉片根據空氣動力學原理，經多目標優化設計而成。輪轂采用沖壓加工成型。輪轂與葉片的聯接采用靠模定位后鉚接貨焊接，具有安裝角度正確，偏差小等優點。每個葉輪均靜，動平衡校驗。葉輪平衡達到國際標準的G2.5平衡等級。

電機

采用生產電機生產設備和檢查手續齊全的風機專用配套電機，均通過ISO9001及消防高溫3C認證和防爆認證及能效標識。電機應與風機負載緊密配合，采用B3安裝結構。電機防護等級為IP54，絕緣等級F級，溫升等級B級。電機軸承應為滾珠式免潤滑型。電機功率儲備系數應按110%取，以提升風機使用的安全性。
